RHCP и LHCP обозначают правую и левую круговую поляризацию FPV-антенны. Передатчик на дроне и приемник в очках должны использовать одинаковое направление: RHCP с RHCP или LHCP с LHCP. Смешанная пара дает заметные потери и не исправляется повышением мощности. После поляризации нужно проверить частотный диапазон, разъем и способ крепления.
Нельзя выбирать антенну только по форме или обещанной дальности. Две одинаковые внешне модели могут иметь разные центральные контакты, частоты и поляризацию. Ошибка иногда становится видна лишь после сборки, когда картинка нестабильна даже на небольшой дистанции.
Короткий ответ
Если на видеопередатчике стоит RHCP, на очках тоже нужна RHCP; для LHCP действует то же правило. Затем сверяйте SMA или RP-SMA, рабочую частоту, тип кабеля и физическое крепление. Для Diversity-приемника можно комбинировать формы антенн, но не направление круговой поляризации.
Сравнительная таблица
| Параметр | RHCP | LHCP |
|---|---|---|
| Направление круговой поляризации | Правое | Левое |
| Совместимая пара | RHCP передатчик + RHCP приемник | LHCP передатчик + LHCP приемник |
| Качество при одинаковой поляризации | Зависит от антенн и условий, направление согласовано | Зависит от антенн и условий, направление согласовано |
| Использование в группе | Можно выбрать один стандарт для части пилотов | Можно разделить соседние системы по поляризации при грамотном частотном плане |
| Преимущество само по себе | Нет универсального преимущества | Нет универсального преимущества |
Почему поляризация должна совпадать
Круговая антенна формирует вращающееся электромагнитное поле. RHCP и LHCP вращаются в противоположных направлениях. Приемник с противоположной поляризацией принимает значительно меньшую часть полезного сигнала.
Это не означает, что картинка пропадет на столе. На малой дистанции мощности может хватить, поэтому ошибка кажется незаметной. В полете запас быстро исчезает, особенно за препятствиями и при неудачной ориентации дрона.
Одинаковая поляризация помогает бороться с частью отражений, но не делает связь невосприимчивой к зданиям, деревьям и металлу. Планируйте маршрут так, чтобы антенна оставалась открытой и не перекрывалась рамой или аккумулятором.
RHCP или LHCP: есть ли лучший вариант
Для одиночного пилота принципиальной разницы нет. Лучшим становится тот вариант, который уже используется в очках, видеопередатчике и запасных антеннах. Если система собирается с нуля, можно выбрать любое направление и дальше придерживаться его.
В группе пилотов разные направления иногда применяют как дополнительный способ разделить соседние системы. Но это не заменяет частотный план и контроль мощности. Несколько передатчиков на близких каналах способны мешать друг другу даже с разной поляризацией.

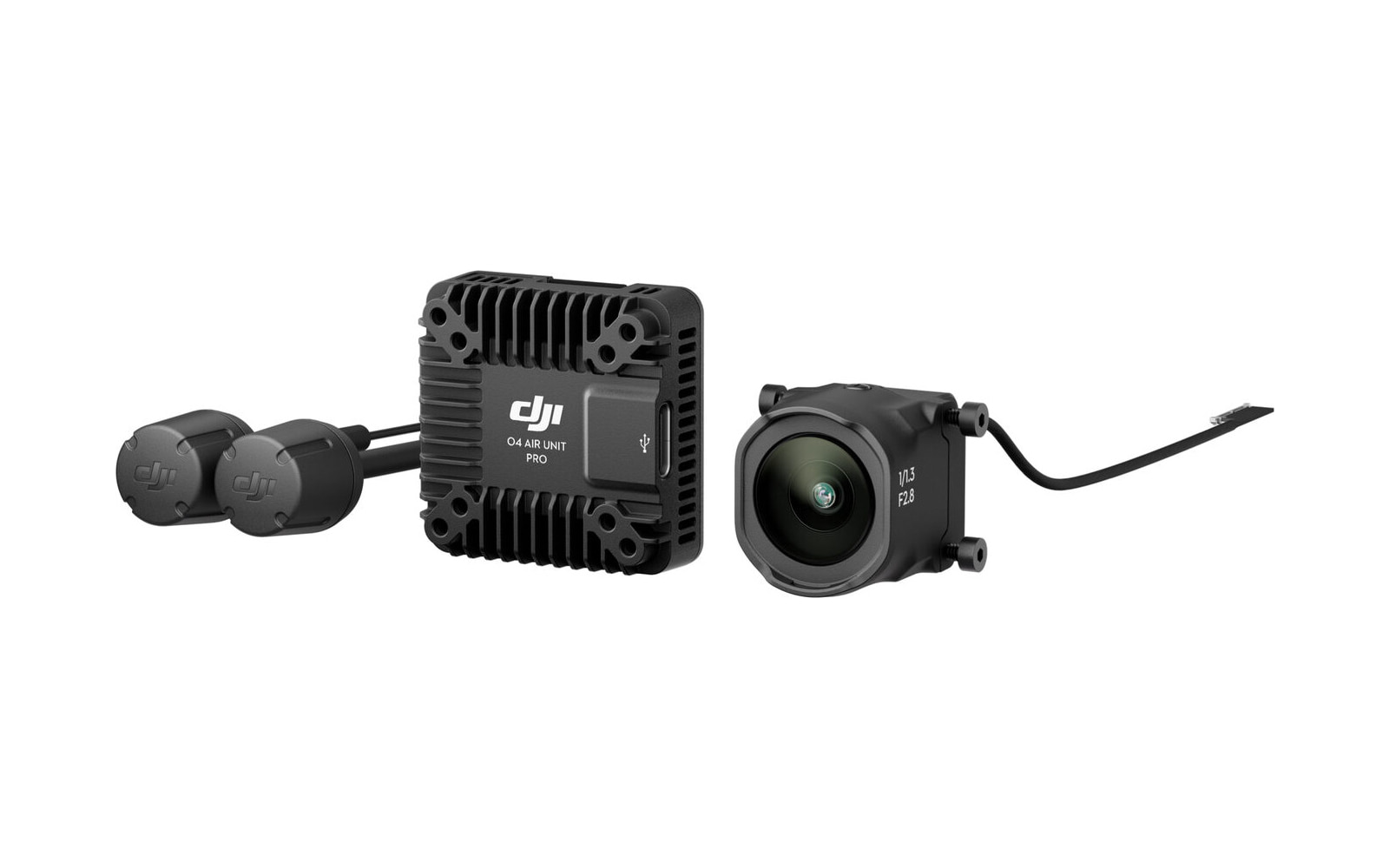

Если у готового DJI или другого цифрового комплекта стоят штатные антенны, не меняйте их только ради перехода с RHCP на LHCP. Сначала проверьте официальную совместимость, частоту и требования к коэффициенту усиления.
SMA, RP-SMA, U.FL и MMCX
Поляризация не отвечает за механический разъем. На очках часто встречаются SMA или RP-SMA, а внутри дрона - компактные U.FL или MMCX. Главная ловушка SMA и RP-SMA заключается в центральном контакте: резьба может выглядеть знакомо, но штырь и гнездо расположены иначе.
Перед покупкой сфотографируйте разъем крупно и найдите точное обозначение в руководстве. Не определяйте тип только по наружной резьбе. Переходник добавляет потери и еще одно соединение, которое может ослабнуть в полете, поэтому лучше сразу взять правильную модель.
U.FL очень компактен, но не рассчитан на постоянные переподключения и механическую нагрузку. Кабель следует фиксировать так, чтобы удар по антенне не вырывал разъем с платы. MMCX прочнее, однако также требует правильной посадки и разгрузки кабеля.
Форма антенны и Diversity
Круговые антенны типа pagoda или cloverleaf удобны для движения и разных углов дрона. Направленная patch-антенна усиливает прием в определенном секторе. Diversity-приемник может выбирать лучший сигнал между двумя входами, поэтому распространенная связка - круговая антенна для обзора и patch для выбранного направления.
Patch не дает связь во всех направлениях. Если пилот развернется спиной к сектору или дрон уйдет в сторону, преимущество исчезает. Такая антенна полезна только вместе с пониманием диаграммы направленности.
Усиление также нельзя читать как обещание дальности. Более узкая диаграмма может улучшить прием по оси и одновременно ухудшить его вне сектора. Для обычного близкого FPV-полета умеренная всенаправленная антенна нередко удобнее.

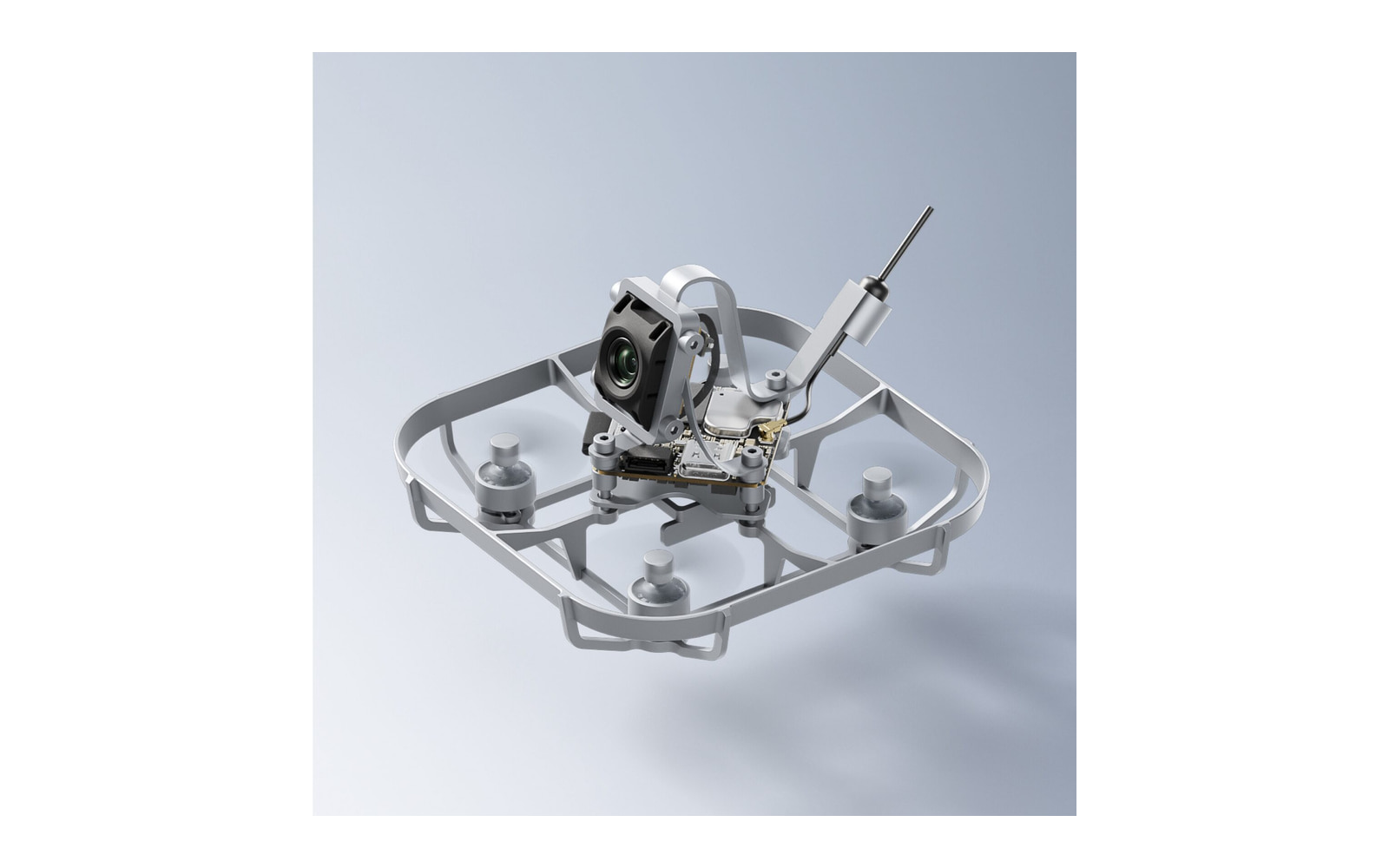

Материал корпуса тоже имеет практическое значение. Жесткий колпачок защищает излучающий элемент при падении, но увеличивает массу. Гибкое крепление спасает разъем от прямого удара, однако антенна не должна попадать в плоскость пропеллеров. На небольшой раме правильное положение часто дает больше пользы, чем замена на модель с большим заявленным усилением.
Чек-лист перед заказом
Запишите параметры обеих сторон радиолинии:
- Поляризация: RHCP или LHCP.
- Рабочий диапазон и поддерживаемая частота.
- Разъем: SMA, RP-SMA, U.FL или MMCX.
- Пол центрального контакта.
- Длина и тип кабеля.
- Прямой или угловой корпус.
- Место крепления и защита от пропеллеров.
- Всенаправленная или направленная диаграмма.

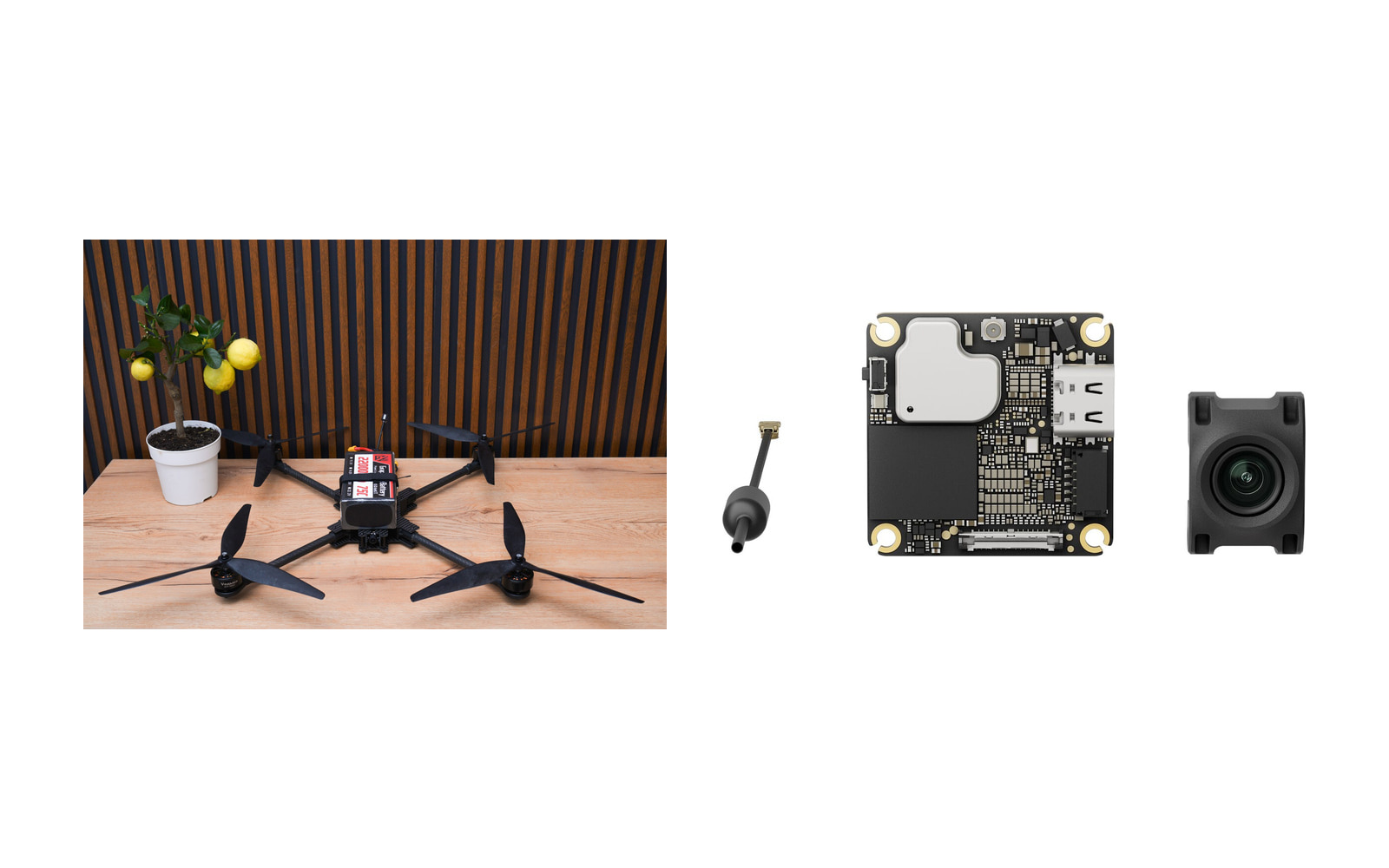

Для выбора компонентов откройте аксессуары для дронов, FPV-очки и FPV-дроны. В качестве примера готового аппарата можно посмотреть FPV-дрон VEDMA 15, но поляризацию, частоту и разъем антенны конкретной комплектации все равно нужно сверять отдельно. Готовые сочетания также собраны в разделе FPV-комплектов.
Частые вопросы
Можно ли поставить RHCP на дрон, а LHCP на очки?
Физически иногда можно, но радиолиния будет несогласованной и потеряет значительную часть сигнала. Направление должно совпадать.
RHCP ловит дальше LHCP?
Нет. Дальность зависит от качества антенны, установки, мощности, чувствительности приемника и условий. Направление поляризации само по себе не дает преимущества.
Нужны ли две одинаковые антенны на Diversity?
Не обязательно. Можно сочетать всенаправленную и направленную антенны, если у них совпадают частота и поляризация и приемник поддерживает такую схему.
Можно ли включать VTX без антенны?
Для многих передатчиков это запрещено из-за риска повреждения. Всегда следуйте руководству конкретного устройства.
Источники
- Oscar Liang: руководство по FPV-антеннам
- Betaflight: настройка FPV-видеопередатчика
- HDZero: официальная документация для видеопередатчиков
Источники и доступность ссылок проверены 31 июля 2026 года. Частоты и мощность должны соответствовать местным правилам.
Вывод
RHCP и LHCP не соревнуются между собой: они должны совпасть на передатчике и приемнике. После этого решают частота, разъем, форма антенны и ее положение на дроне. Самая надежная покупка начинается с записи параметров текущей системы, а не с выбора самой крупной антенны в каталоге.
